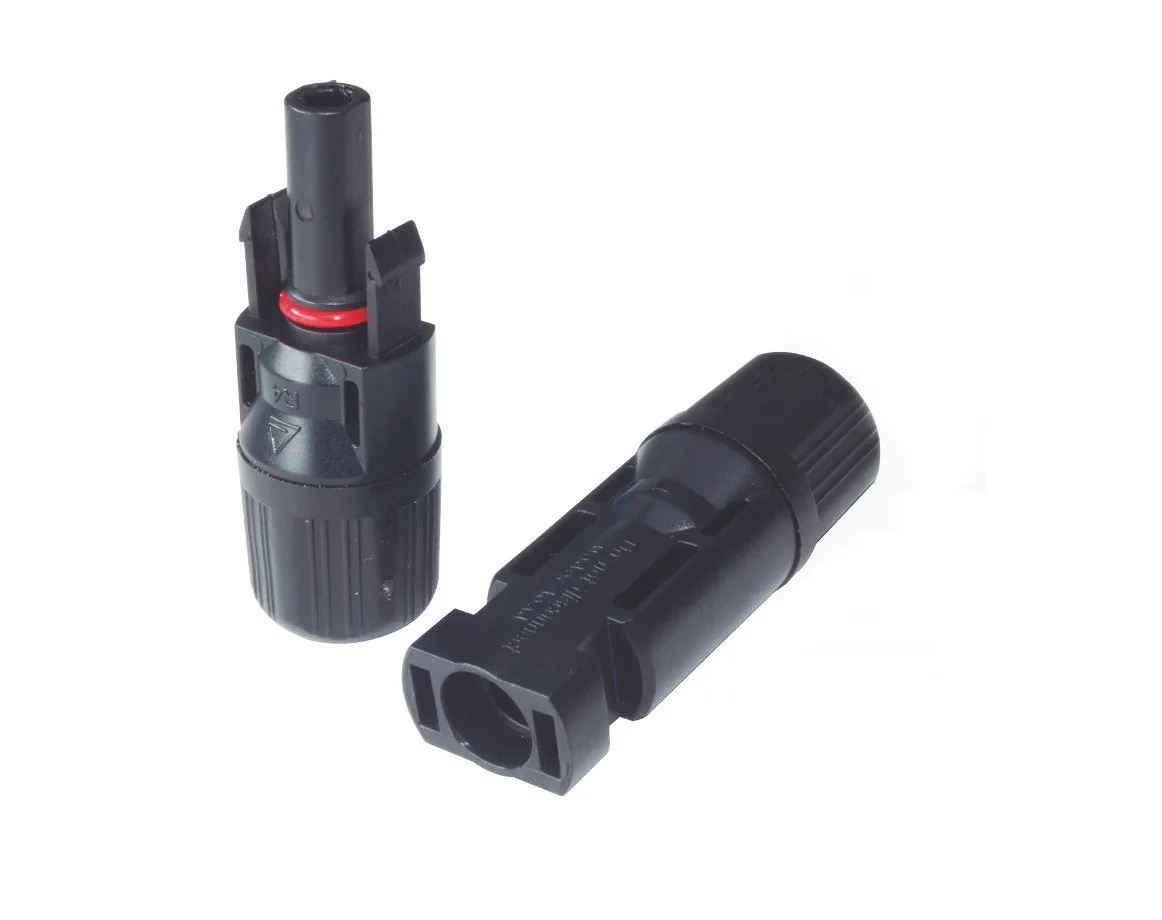

Conector Solar MC4

Categoría

Conector Solar MC4

$7.800

Conector solar MC4 para cable 4mm2 y cable 6mm2.
Son usados para la conexión de paneles solares. MC corresponde a las siglas del fabricante Multi-contact ahora conocido como Stäubli Electrical Conector.
Conector solar marca Powest.

Características Técnicas

Voltaje Máximo

1.000V DC

Grado de Protección

 IP 67

Corriente Máxima

30 A

Temperatura de Trabajo

-40°C– 90°C

Diámetro de Cable

4mm² y 6mm²



Descripción

¿Qué es un conector solar MC4?
Los conectores solares MC4 son conectores eléctricos de un solo contacto. Se utilizan comúnmente para conectar paneles solares. MC4 son las siglas de «Multi-contact 4 milimetros». Es un estándar en la industria de las energías renovables. Un conector solar MC4 permite fácil construcción de cadenas de paneles. Además su diseño evita que los conectores se separen entre sí de manera involuntaria.

La corriente y el voltaje máximos que se pueden pasar a través de un conector solar MC4 varían según la aplicación y el tipo de cable utilizado.

¿Cuántas piezas tiene un conector solar MC4?

Cada conector MC4 tiene cinco partes. Son la carcasa principal, un contacto de crimpado de metal, un sello de agua de goma, un retenedor de sello y un tornillo en la tapa del extremo. La versión macho del conector MC4 utiliza una carcasa y un contacto metálico diferentes. El resto de sus partes son intercambiables. Algunos conectores solares MC4 tienen clips de bloqueo de seguridad extraíbles. Cubren las pestañas de enclavamiento y brindan protección adicional contra desconexiones involutarias.

¿Qué herramientas son necesarias para trabajar con conectores solares MC4?

Los que trabajan con conectores MC4 necesitan utilizar algunas herramientas especializadas diferentes. El más importante de todos ellos es una herramienta de crimpado y dos herramientas combinadas de desconexión. Una herramienta imprescindible en cualquier herramienta de crimpado es un soporte de contacto abisagrado y abatible.

Conector Solar MC4 conectores solares llave multi staubil

Esta es una herramienta de desconexión MC4, si por alguna razón necesita desconectar sus cables MC4, necesitará uno de estos. Debe insertar el extremo macho de la llave en el lado del conector solar MC4 hembra. Esto desactiva el mecanismo de bloqueo del conector macho y permite que los dos conectores se separen. La herramienta de desconexión se vende como un juego de dos.

¿Cómo realizar la conexión de un conector MC4?

Realizar la conexión de un conector solar MC4 es fácil siguiendo los siguientes pasos:

Pinza crimpadora MC4 para conectores solares

Coloque el contacto de metal en la pinza crimpadora como se observa en la imagen arriba. El contacto debe mirar hacia arriba como la letra U. Inserte el cable pelado firmemente en el contacto. A veces es mas fácil colocar el contacto en el cable primero y luego alinearlo en la crimpadora. No importa mientras el contacto permanezca en posición vertical. Apriete lentamente la herramienta de crimpado hasta que uno o dos trinquetes hagan clic y la herramienta mantenga su pocisión. Verifique para asegurarse de que el contacto aún esté alineado correctamente. Si todo se ve bien, apriete la herramienta completamente hacia abajo hasta que se suelte.

Deslice la tapa del extremo, el retenedor del sello y el sello sobre el contacto. Inserte el conector en la carcasa y empújelo firmemente hasta que encaje en su lugar. El contacto una vez insertado no se puede quitar. Solo dispone de una oportunidad para esto. El producto terminado debe verse limpio, apretado y listo para usar. El proceso para un conector solar MC4 macho o hembra es el mismo.
