Cable UTP Categoría 6A LSZH

Cable UTP Categoría 6A LSZH

Cable UTP Categoría 6A LSZH

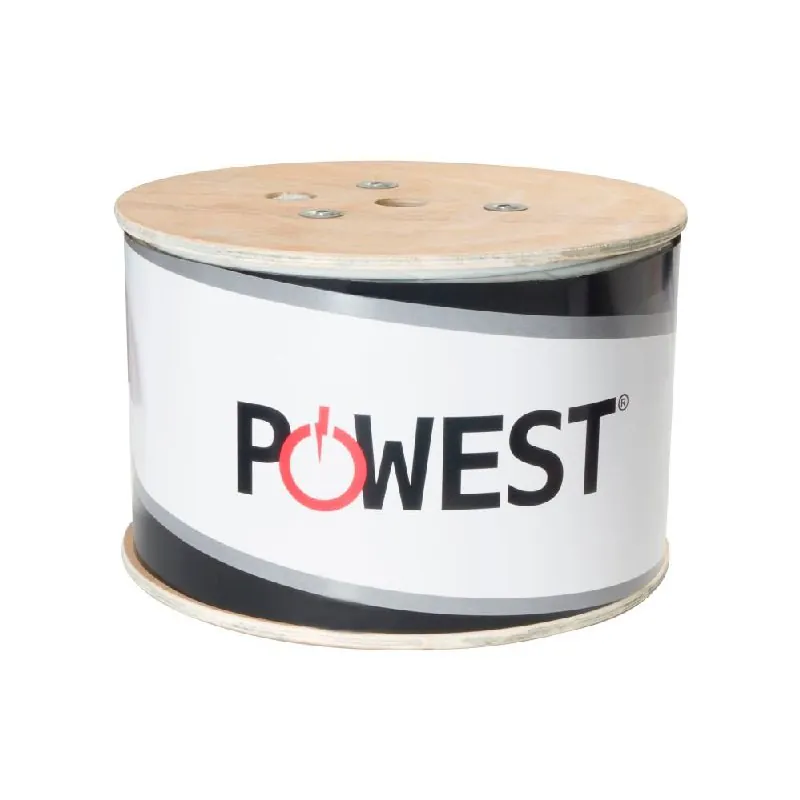

Cable UTP categoría 6A LSZH (Disponible en chaqueta libre de halógenos) marca Powest.
Usados para sistemas de comunicación (Telefónia e internet).
Despachos sin costo a todo Colombia, consulta nuestros precios.

Características Técnicas

Longitud

305m

Aislamiento

PVC/ LSZH

Material

Cobre 100%

Normas

UL 444, 1581,1666



VER FICHA TÉCNICA COMPLETA



$1.250.000

Ref. NFU6AL-1606 Categoría
Incluye IVA
Envío Gratis

¿Qué es un cable UTP?
El cable UTP significa, par trenzado sin blindaje, (por sus siglas en inglés Unshielded Twisted Pair). Es un cable de cobre entrelazado entre si, diseñado de tal forma con el fin de reducir la interferencia electromagnética (EMI) de fuentes externas y la diafonía, las cuales pueden afectar el rendimiento de una red.

¿Para que sirve el cable UTP?

El cable UTP sirve principalmente para redes LAN. Se pueden utilizar para voz, datos de baja velocidad, datos de alta velocidad, sistemas de audio, sistemas de control y automatización.  Son la opción más económica y de fácil instalación, razón por la cual es el medio de telecomunicaciones más usado actualmente. Su rango de frecuencia es adecuado para transmitir datos como voz.

¿Qué diferencia hay entre un cable UTP y STP?

La diferencia básica entre UTP y STP es que UTP es un cable con alambres trenzados para reducir el ruido y la diafonía. Por el contrario, STP (Shielded Twisted Pair ó par trenzado blindado) es un cable de par trenzados en una pantalla de aluminio o malla que protege el cable contra interferencias electromagnéticas. El ruido al que no referimos se genera cuando dos cables están en paralelo, lo que provoca un aumento en el nivel de voltaje en el cable más cercano a la fuente.

La interferencia ocurre cuando una línea que actua como una antena receptora, capta algunas de las señales que viajan por otra línea que actua como antena emisora. Este efecto se puede experimentar durante las conversaciones telefónicas cuando se pueden escuchar otras conversaciones de fondo.

¿Cómo ponchar un cable UTP categoría 6?

Para ponchar un cable UTP se necesita tener materiales como conectores RJ45 y cable UTP. Se debe seguir el siguiente procedimiento:

1. Cortar el excedente o extremo que esté en mal estado.
2. Remover la cubierta exterior, de forma que queden expuestos los pares trenzados. Tener cuidado de no dañar la cubierta del par trenzado.
3. Separar cada par trenzado y soltar el entrelazado.
4. Ordenar los hilos de acuerdo al orden que aplique.
5. Cortar el excedente de cada hilo con el fin de insertarlo sin dificultad en el JACK RJ45.
6. Insertar el cable alineado en un conector RJ45, conservando el orden de los colores y sus respectivas pocisiones.
7. Verificar que los hilos toquen el extermo interior del conector.
8. Ensamblar el conector usando unas pinzas para plegar cable.

Tipos de cable UTP

Las 6 categorías del cable UTP están definidas por la norma TIA/EIA 568.

1. CAT 3: Usado muy poco en lineas telefónicas. Soporta 10Mbps hasta 100 metros y su frecuencia de transimisión es de 16 MHz.

2. CAT 4: Admite 16Mbps hasta 100 metros y su frecuencia de transmisión es de 20MHz.

3. CAT 5: Utilizado en redes LAN, contiene dos pares trenzados. Admite 100Mbps hasta 100 metros a una frecuencia de 100MHz.

4. CAT 5E: Utilizado en redes LAN, contiene cuatro pares trenzados. Soporta 1Gbps hasta 100 metros a una frecuencia de 100MHz.

5. CAT 6: Usado en redes de centro de datos y LAN basadas en Ethernet, CAT6 contiene cuatro pares trenzados estrechamente. Admite 1 Gbps hasta 100 metros y 10Gbps hasta 50 metros a una frecuencia de 250Mhz.

6. CAT 6A: Es capaz de admitir tasas de transferencia de datos de hasta 10Gbps con un ancho de banda máximo de 500 MHz. CAT 6A tiene un aislamiento adicional para reducir la diafonía. Es también compatible con categorías anteriores, sin embargo las velocidades siempre son limitadas. Admite velocidades de 10Gbps hasta 100 metros.

El cable UTP también está clasificado por su construcción en:

1. Cable F/UTP: (Foiled with Unshield Twisted Pairs). A menudo denominado FTP, este tipo de cable cuenta con blindaje de lámina general envuelto alrededor de pares trenzados sin blindaje y un cable de tierra. Cuando el cable de tierra está conectado correctamente, el ruido no deseado se dirige a tierra ofreciendo protección adicional contra EMI.

FTP Cable

2. Cable S/UTP: (Shielded with unshielded Twisted Pairs). Este tipo de cable tiene una pantalla trenzada general con pares trenzados sin blindaje. Este cable a menudo se conoce como STP, sin embargo, este término debe usarse con precaución debido a que otros cables blindados también usan este término. El cable es capaz de soportar velocidades de transmisión mas altas a través de distancias más largas que UTP y proporciona una mejor resistencia mecánica y conexión a tierra debido a la trenza.

3. Cable S/UTP: (Shielded and Foiled with unshielded Twisted Pairs). Este cable tiene un trenzado general y un blindaje de lámina con pares trenzados sin blindaje. Este cable ofrece una protección efectiva contra EMI tanto dentro del cable como al interior del par, así como una conexión a tierra mucho mejor debido a la trenza adicional.

4. Cable U/FTP: (Unshielded with Foiled Twisted Pairs). Este cable no tiene blindaje general, pero los pares trenzados individuales están envueltos en una pantalla de aluminio, lo que ofrece cierta protección contra EMI y diafonía de pares adyacentes y otros cables.

5. Cable F/FTP: (Foiled with Foiled Twisted Pairs). Este tipo de cable presenta un blindaje de lámina general con pares trenzados blindados con cinta de lámina individual. Estos son similares a los cables F/UTP, con la adición de un blindaje de aluminio alrededor de cada par trenzado. La construcción del cable está diseñada para proporcionar al conjunto una mayor protección contra la diafonía de pares adyacentes y otros cables.

6. Cable S/FTP: (Shielded with Foiled Twisted Pairs). Similar a F/FTP, los pares trenzados individuales se envuelven en una cinta de aluminio antes de envolverlos en una malla trenzada flexible pero mecánicamente fuerte en general. La lámina adicional en los pares trenzados ayuda a reducir la diafonía de pares adyacentes y otros cables. La trenza proporciona mejor conexión a tierra.

7. Cable SF/FTP: (Shielded and Foiled with Foiled Twisted Pairs). Ofreciendo la máxima protección contra RFI/EMI, diafonía y diafonía externa, este cable tiene un blindaje trenzado general y un blindaje de lámina, con pares trenzados apantallados con cinta de láminna individual. Este tipo de cable proporciona el mejor nivel de protección contra interferencias y una mejor conexión a tierra debido a la trenza.
