Cables solares fotovoltaico para paneles solares 6mm2

Cables solares fotovoltaico para paneles solares 6mm2

Cables solares fotovoltaico para paneles solares 6mm2

$5.300

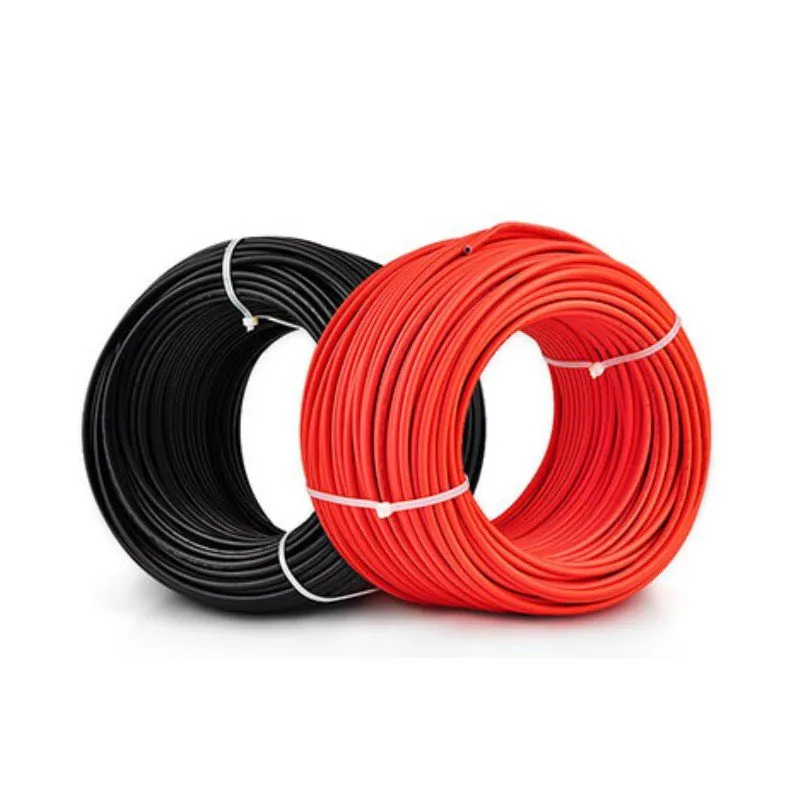

CABLES SOLARES FOTOVOLTAICOS 6MM2

Cable solar 6mm2 o calibre 10 AWG. Conductor usado para aplicaciones fotovoltaicas, pueden soportar extremas condiciones ambientales. Chaqueta en material termoplástico 90°C, puede usarse en lugares secos y mojados. Disponible desde 4mm² hasta 16mm² Marca Procables, certificado bajo la norma UL 4703.

Características Cable

Capacidad de Corriente Nominal

55 A

Sección

 Calibre 10 AWG/ 6 mm²

Diámetro Exterior Aprox.

6.6 mm

Peso Total Aprox.

85 kg/km

Temperatura Máxima de Operación

Nominal: 90°C

Resistencia Eléctrica DC a 20°C

3.39 Ohm/km



  FICHA TÉCNICA CABLE SOLAR PROCABLES



¿Qué son los cables solares fotovoltaicos?

El cable solar, también conocido como cable fotovoltaico, es un conductor especial compuesto por múltiples hilos que se usa para conexión entre varios componentes de un sistema de generación fotovoltaica como inversores, cajas combinadoras o entre módulos fotovoltaicos.

Los sistemas fotovoltaicos modernos son más eficientes que hace algunos años. El alto voltaje de un sistema requiere líneas y componentes más potentes. Un sistema fotovoltaico está diseñado para operar durante más de 20 años. Por lo tanto, los cables deben estar hechos de material duradero y de alta calidad. Por lo general están expuestos a condiciones climáticas que en algunos lugares pueden ser adversas. Por tales razones, es necesario un conductor apto para resistir la intemperie, calor, viento y temperaturas bajas.

Usualmente los cables solares se dimensionan utilizando el término AWG (American Wire Gauges) con el fin de estimar la escala del calibre.
Pero para cables solares normalmente el calibre se especifica por su sección ó área en mm
². Así en Colombia podemos encontrar desde calibres 2.5mm² hasta 16mm² según el fabricante.

Es un error suponer que los calibres en mm² tienen una equivalencia en AWG. En caso de que se hiciera se incurre en una gran pérdida de eficiencia debido a que la resistencia de los conductores en AWG son mayores en promedio en un 13% mas que los calibres en mm². A continuación se muestra una comparación:





Los cable solares fotovoltaicos al igual que cualquier otro tipo de conductor eléctrico se calcula teniendo en cuenta factores como capacidad de corriente, temperatura del ambiente, número de conductores por ducto, longitud del circuito, caída de tensión.

La elección de un cable solar inadecuado puede provocar un sobrecalentamiento en el conductor e incluso puede aumentar el riesgo de incendio. Por lo tanto es necesario dimensionar el cable solar para la corriente máxima que circulará por la instalación.

En Colombia los cables solares o cables para paneles solares deben demostrar conformidad con el RETIE (Reglamento Técnico de Instalaciones Eléctricas) e internacionalmente deben cumplir con la norma UL 4703. Fabricantes nacionales como Procables, Centelsa o Nexans poseen tales certificaciones para su comercialización.

Nuestra empresa distribuye cables solares de la marca Procables.
