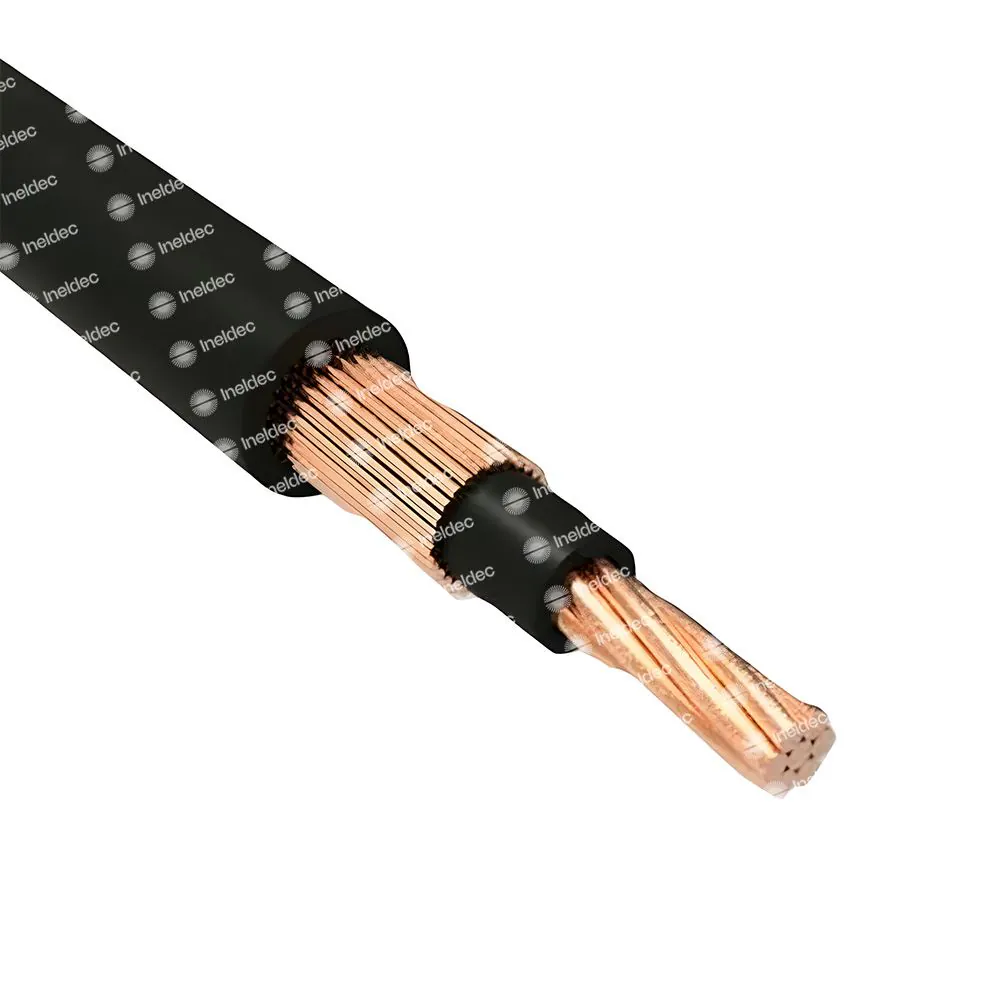

CABLE CONCENTRICO ANTIFRAUDE MONOFÁSICO 8+8 AWG XLPE Cu  600V

Cable concéntrico antifraude monofásico XLPE 8+8 usado
como cable de entrada de acometida aérea, conectando el
circuito de distribución con el medidor de local o vivienda,

Certificado RETIE, 854NTC 4564, UL 854NTC
Conductor
marca Procables. IVA Incluido.



Características concéntrico

Capacidad de Corriente Nominal

50 A

Sección

 Calibre 8 AWG/8.37 mm²

Diámetro Exterior Aprox.

9.06 mm

Peso Total Aprox.

213 kg/km

Temperatura Máxima de Operación

75°C

Resistencia Eléctrica DC a 20°C

2.10 Ohm/km



VER FICHA TÉCNICA COMPLETA



CERTIFICADO DE PRODUCTO



El cable concéntrico antifraude monofásico se utiliza como entrada de servicio eléctrico desde la
red de distribución de energía hasta el panel de medidores (especialmente donde se requiere para evitar pérdidas “negras” o robo de energía eléctrica), y como cable alimentador desde el panel de medidores hasta el panel o distribución general tal como se especifica en el Código Eléctrico Nacional. Este tipo de cable concéntrico antifraude monofásico tiene por objeto impedir los robos de energía en la bajada desde la línea hasta su conexión con el medidor de la casa. se puede utilizar en lugares secos y húmedos, directamente enterrados o al aire libre; su temperatura máxima de funcionamiento es de 70 ° C (Aislamiento de PVC o PE) o 90°C ( Aislamiento de XLPE) y su voltaje de servicio para todas las aplicaciones es de 600 V.

El material utilizado en los conductores de cobre debe ser cobre con una pureza del 99%, mientras que la pureza utilizada en los conductores de aluminio debe ser mínimo de 99.5%. El concéntrico antifraude puede ser de alambre o cable de cobre (aluminio) suave, con aislamiento termoplástico de policloruro de vinilo (PVC), rodeado concéntricamente por un neutro a base de alambres de cobre (aluminio) desnudo suave, dispuestos en forma helicoidal y cubierta termoplástica de polietileno o PVC. El cable concéntrico antifraude se utiliza en las acometidas eléctricas monofásicas a dos o tres hilos.

La acometida eléctrica en cable concéntrico antifraude monofásico, por lo tanto aparece cuando se deriva el flujo desde el sistema de distribución hacia cada alguna edificación que dispone del servicio eléctrico. La acometida puede realizarse en alta tensión (más de 600 o 1000 V, según el país) o en baja tensión (menos de 600 o 1000 V), de acuerdo a cada caso.

Por lo general, la acometida en cable concéntrico antifraude para una casa de familia comunmente es de una tension monofásica y se lleva a cabo a dos hilos (fase y neutro) que por lo general su calibre es de 8 + 8 AWG, también para casa monofásica bifilares son tres hilos (fase, fase y neutro). Cuando la acometida concéntrica antifraude corresponde a una construcción de gran tamaño, que incluye diferentes viviendas o locales, se maneja una tensión trifásica y tiene cuatro hilos (uno neutro y tres fases, mientras que la tierra se encuentra en la instalación de cada usuario).Se puede distinguir, por otra parte, entre la acometida subterránea (como su nombre lo indica, los cables ingresan por debajo del edificio) y la acometida aérea (el ingreso de los cables se produce por lo alto).
